Система контроля расхода топлива FMS - Регистратор FMS

Регистратор FMS предназначен для сбора, обработки, хранения и выдачи данных о работе транспортного средства. Выдача данных происходит по запросу внешнего устройства по последовательному интерфейсу RS-232. Регистратор FMS применяется в Системе контроля расхода топлива FMS.

Регистратор FMS обеспечивает сбор следующих данных о:

— скорости движения, значении пробега;

— включения/выключения зажигания;

— работе двигателя;

— уровне топлива в топливных баках.

Основные выполняемые функции

— сбор значений с датчиков на транспортном средстве с периодом от 1 до 4 мин;

— хранение данных в собственном архиве энергонезависимой памяти

— передача данных из архива:

— по проводному интерфейсу RS-232, через Устройство считывания, на персональный компьютер с помощью программы FMS Reader из пакета Autocheck;

— по проводному интерфейсу RS-232, через Устройство считывания, на персональный компьютер с помощью программы Локальный коммуникационный сервер;

— по беспроводному каналу, с помощью Мобильного модуля ZigBee и Базовой станции ZigBee, на персональный компьютер с работающей программой Remote FMS Reader.

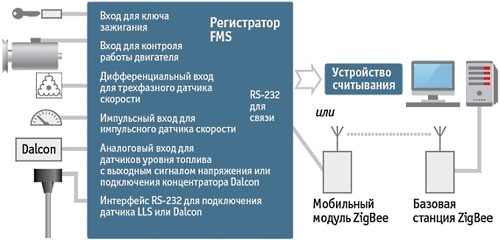

Устройство и схема подключения

Входы и интерфейсы

Регистратор FMS имеет входы для обработки следующих сигналов:

— от ключа или реле зажигания, для регистрации момента включения и выключения зажигания;

— от датчиков скорости импульсного или трехфазного типа;

— от генератора или иной точки с ненулевым потенциалом при работающем двигателе, для учета времени работы двигателя;

— интерфейс RS-232 для подключения Датчика уровня топлива LLS или нескольких датчиков уровня топлива LLS через Концентратор датчиков уровня Dalcon;

— аналоговый вход (от 0 В до 15 В) для подключения штатного датчика уровня, обеспечивающего контроль уровня топлива или для подключения более одного датчика уровня топлива LLS через Концентратор датчиков уровня Dalcon.

Архив

Регистратор позволяет собирать данные с датчиков с регулируемым периодом от 1 до 4 мин, встроенная энергонезависимая память позволяет сохранять до 16000 записей.

Часы реального времени

Часы реального времени имеют собственный источник питания, расчетное время работы которого составляет не менее 7 лет.

Питание

Питание Регистратора FMS осуществляется от бортовой сети транспортного средства или непосредственно от аккумулятора. Диапазон напряжения питания от 10 до 32 В.

Регистратор FMS имеет встроенный вторичный источник питания для датчиков LLS и дополнительных устройств (например, Мобильного модуля ZigBee).

Конструкция и порядок работы

Регистратор FMS устанавливается в транспортное средство на Платформе FMS и фиксируется на ней винтами. В рабочем состоянии Регистратор FMS подключен к питанию и датчикам через разъем, расположенный на Платформе FMS.

Для считывания накопленных данных Регистратор FMS снимается с Платформы FMS и подключается к персональному компьютеру с помощью Устройства считывания.

Для передачи данных по локальному беспроводному каналу с использованием Мобильного модуля ZigBee снятие Регистратора FMS с транспортного средства не требуется.

Для настройки параметров Регистратора FMS на транспортном средстве подключение к персональному компьютеру осуществляется с помощью Тройника FMS.
